前回は、タングステンを電極に用いるTIG（Tungsten Inert Gas）溶接とステンレス鋼を紹介しました。今回は、アルミニウム合金にTIG 溶接を行う際のポイントや注意点を解説します。
第6回「アルミニウム合金のTIG溶接」を解説していきます。
1. アルミニウム合金の特徴
アルミニウム合金には、次のような長所があります。
・比強度（引張強度/ 密度）が高い ： 軽くて強い製品を作ることができる。
・耐食性に優れる：特に海水に強いので、船舶などに使われる。
・極低温でも粘さがなくならない：低温で保存する容器に適している。
・成形が容易：押出プレスによって、複雑な断面形状でも作ることができる。
一方で、アルミニウム合金を溶接する場合には、7 つの問題が考えられます。
1：酸化皮膜の溶融温度が母材の溶融温度よりも高い

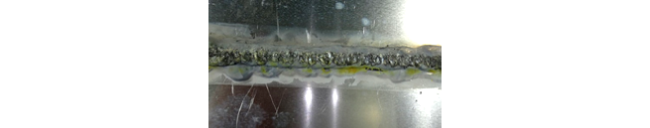

アルミニウム合金が腐食に強いのは、母材表面に酸化皮膜があるためです。しかし、皮膜の溶融温度は高く、約2,000℃です。母材の溶融温度は約600℃なので、通常のTIG 溶接では酸化物がビードの中に入り込み（巻き込み）、溶接が困難です（図1）。
2：加熱時に酸化しやすい
加熱時に酸化を起こすと、溶接の品質が低下してしまいます。ガスシールドアーク溶接を行うことで、酸化を防ぐことができます。
3：空気を巻き込みやすい

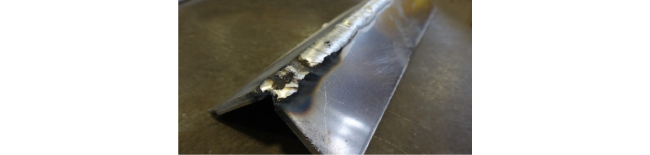

溶接作業中に空気が入り込むと、酸化物の黒粉が発生します（図2）。
4：溶け落ちしやすい

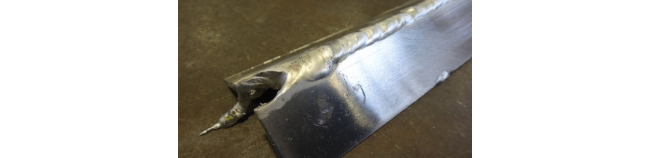

アルミニウム合金は融点が低く熱伝導率が高いので、局部加熱が困難です。また、溶け始めると溶融速度が速くなり、溶け落ちしやすくなります（図3）。
5：変形しやすい
熱膨張係数が大きいため、溶接すると大きく変形する場合があります。
6：溶接割れが生じやすい

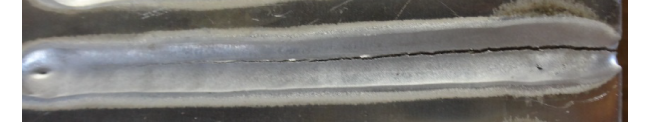

熱を加えすぎると、溶接割れが生じやすくなります（図4）。
7：ブローホールが生じやすい
溶接母材などが汚れていると、溶接中にブローホール（溶接部に発生する気孔の一種）が生じやすくなります。
2. アルミニウム合金の種類
アルミニウム合金は、展伸材と鋳物材に大きく分類できます。展伸材とは、圧延、押出、引抜、鍛造などの塑性加工によって作られた板、管、棒、線などの製品を指します。ここでは、展伸材の分類に基づいて、アルミニウム合金の種類を説明します。
・合金記号

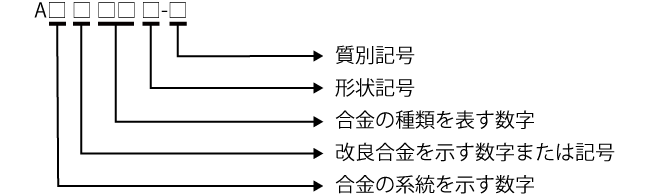

アルミニウム合金の分類には、合金記号を用います。合金記号は、アルファベットのA と、合金の系統（添加されている元素）、改良合金、合金の種類を表す数字を4桁付与して表します（図5）。例えば、合金記号A5083はAl-Mg 系のアルミニウム合金を表します。材質の形状、施した調整（質別）を示したい場合は、合金記号の末尾にアルファベットを付けて表します。例えば、A5083の板材で、焼なましを施した軟らかい材料は、A5083P-Oと書きます。
・合金の系統を示す数字

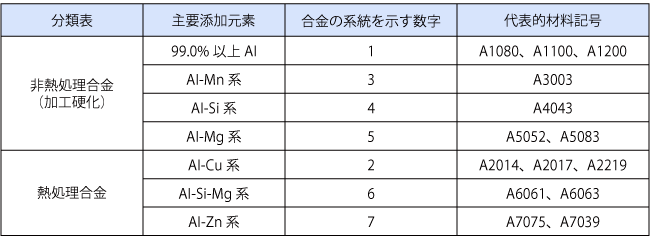

合金の系統を示す数字は、主要添加元素の種類を表しています。表1 に、それぞれの数字が示す主要添加元素をまとめました。
なお、アルミニウム合金の展伸材は、強度を高めるために、加工硬化を利用したものと熱処理を利用したものに分類できます（表2）。
・形状記号
形状記号は、合金の形状をアルファベットで表します。代表的なものに、P（板）、FD（型打鍛造品）、FH（自由鍛造品）、S（押出型材）、TE（押出管）、TD（引抜管）、TW（電設管）、H（箔）、TB（管導体）、PB（圧延導体）、SB（押出導体）、BE（押出棒）、BY（TIG 用溶接棒）、WY（MIG 用電極ワイヤ）などがあります。
・質別記号
質別記号は、合金に施した調整をアルファベットで表します。代表的なものは、F（製造のまま）、O（焼なまし）、H（加工硬化処理）、T（熱処理）などです。
3. アルミニウム合金のTIG 溶接
4. アルミニウム合金のTIG 溶接機
5. アルミニウム母材の酸化皮膜と油脂の除去
