前回は、ポンプ仕様に基づくターボポンプの選定方法や、主な性能について述べました。今回は、ターボポンプに入出力される動力、ポンプで生じる損失、ポンプ効率について解説します。
第6回「ターボポンプの効率と動力損失」を解説していきます。
第6回もくじ
1. ターボポンプの動力と損失
図１に、ターボポンプの入出力の動力とポンプ内での損失について示します。ターボポンプは、機械的な軸動力が主軸を介してインペラに与えられることにより、液体が吸込口から吐出し口まで流れ、流体的な水動力を得ます。ただし、実際のポンプでは、主軸やインペラが駆動することで、必ず動力損失が生じます。動力損失は、機械損失、漏れ損失、水力損失の３つの損失からなります。
2. 水動力

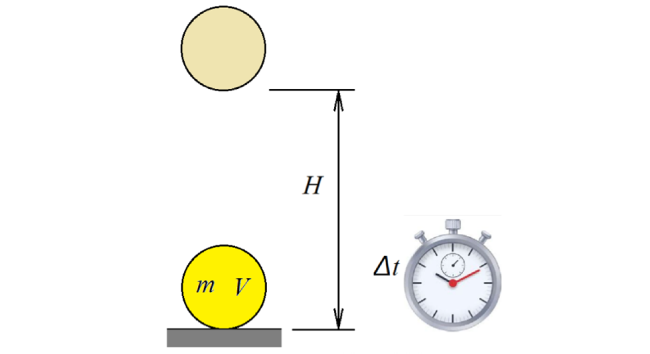

まず、ポンプの出力である水動力について考えてみましょう。図２に示すように、ターボポンプが質量m、体積Vの液体を高さHだけ持ち上げたとすると、位置エネルギーはmgHだけ増加して仕事をしたことになります。したがって、その単位時間Δt当たりの仕事、すなわち仕事率である動力L w は、液体の密度をρとすればρ=m/Vとなり、次式で表されます。
また、吐出し量Qの定義から、Q=V/Δtとなるので、動力L w は式2のとおり、液体を持ち上げた高さHの関数となります。この動力L w は、ポンプが単位時間に液体に与える有効エネルギーで、水動力と呼ばれます。
上式において、高さHはポンプによって生じるヘッド（液体の単位重量当たりのエネルギー）で、揚程と呼ばれます。
3. 軸動力
4. ポンプ効率と動力損失
