ターボポンプの構造と分類｜ポンプの基礎知識3

2025.01.10

著者：防衛大学校機械システム工学科元教授（芝浦工業大学 UniKL-JUPプログラム非常勤講師）西海孝夫

前回は、ポンプを知る上で必要な流体力学について解説しました。第1回で概要を述べたとおり、ポンプはターボポンプと容積形ポンプに大別されます。ここからは、主にターボポンプについて解説します。今回は、その構造と分類を取り上げます。

第3回「ターボポンプの構造と分類」を解説していきます。

第3回もくじ

1. ターボポンプの主な構造

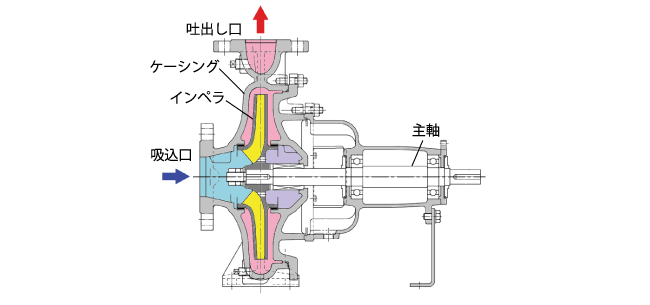

図1に、代表的なターボポンプの例として渦巻ポンプ（横軸形の片吸込形単段遠心ポンプ）の断面図を示します。ターボポンプは、ターボ形ポンプと呼ばれることもあります。なお、この連載では、他の技術用語を含め、日本工業規格ならびに日本機械学会で使われている名称になるべく準じて解説します。

渦巻ポンプは、インペラ、主軸、ケーシングという、主に3つの部品から構成されます。なお、インペラは従来から羽根車とも呼ばれています。ターボポンプは、主軸によってインペラをケーシング内で回転させ、液体に圧力と速度を与える流体機械です。
