前回は、プレス加工の金型を解説しました。今回取り上げるのは、プレス加工の種類です。プレス加工には、さまざまな種類の加工法があります。中でも多く利用されているのは、せん断加工、曲げ加工、絞り加工です。それぞれ、切る、曲げる、形作るという作業に対応します。今回は、この3つの加工法の基本を確認します。
第5回「プレス加工の種類」を解説していきます。
第5回もくじ
1. プレス加工をイメージする
プレス加工は、直接観察することが難しい加工法です。そのため、見えないところで何が起きているかを理解するには、プレス加工のプロセスをイメージすることが重要です。まずは身近な例として、針金に力を加えたときに、針金が示す性質を思い出してみましょう。
・針金を曲げるとき、最初は曲げにくいが、ある力以上を加えると曲げられるようになる（弾性と塑性）
・大きく曲げるにつれて、硬さを感じるようになる（加工硬化）
・針金を曲げる前後の体積は同じ（加工前後体積一定）
これらの性質は、プレス加工の代表的な３つの加工法の現象と関係があります。
弾性と塑性：曲げた鋼板がわずかに戻る（曲げ加工）
加工硬化：せん断した箇所は硬くなる（せん断加工）
加工前後体積一定：平板がコップ状容器になる（絞り加工）
プレス加工では、これらの3つの加工法を組み合わせることで、製品形状を作ります。このような性質との関係を意識しながら、せん断加工、曲げ加工、絞り加工をイメージしてみましょう。
2. せん断加工

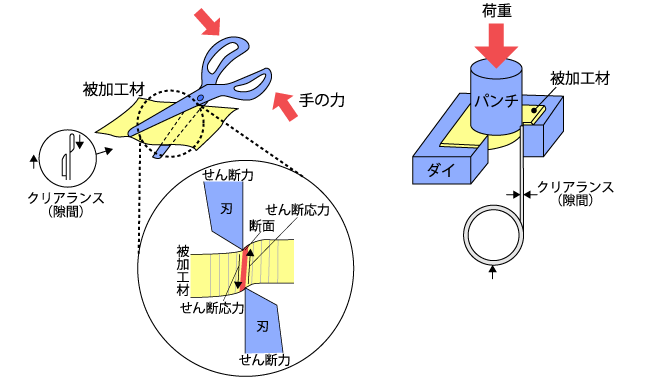

はさみで紙を切るとき、紙の厚さを考慮して、無意識にはさみの刃のかみ合いの隙間を微妙に調整しています。これが、プレス加工におけるせん断の身近な事例です。はさみを持つ手の握力がプレス機械、はさみの刃が金型、紙が被加工材で、プレス加工の3 要素に対応しています（図1）。
ところで、せん断とは、どのような現象でしょうか。それは、物体にズレを起こすことです。はさみで紙を切るときは、紙の面に垂直な方向に、上下逆方向の力を加えることで紙は2 つに切れます。この力を、せん断力といいます。断層にせん断力が働くことで発生するのが、地震です。

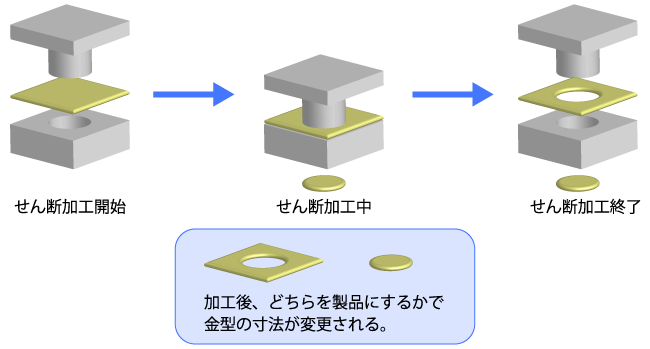

プレス加工では、パンチ（凸型の工具）とダイ（凹型の工具）を組み合わせた金型により、平板状態の被加工材に穴を開けたり、外形をせん断するなどができます（図2）。

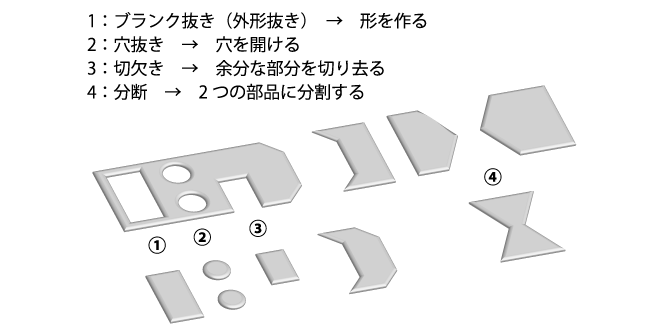

せん断加工の種類には、分断や切り欠けなどがあります。また、どのプ レス加工製品でも、最初にせん断加工を行う必要があり、せん断加工は全てのプレス加工の出発点です（図3）。
3. 曲げ加工
4. 絞り加工
