前回は、JISで規定された寸法補助記号のうち、図面で頻繁に使用されるφ、R、Cの3つの記号の意味と使い方、注意点を解説しました。今回は、寸法補助記号の2回目です。加工形状を示す寸法補助記号（正方形、円弧、穴深さ、ざぐり、皿ざぐり）の意味と使い方を解説します。
第8回「寸法補助記号2」を解説していきます。
1. 正方形

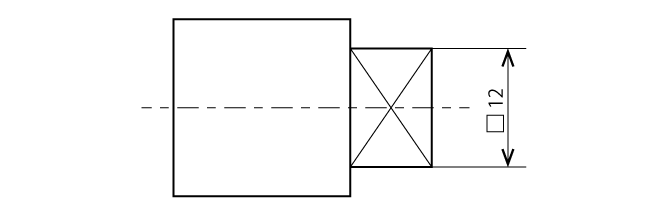

正方形の対象物を側面から見た図や断面で表した場合、その形状を表さず、辺の長さを表す寸法数値の前に□（カク）を記入します（図1）。

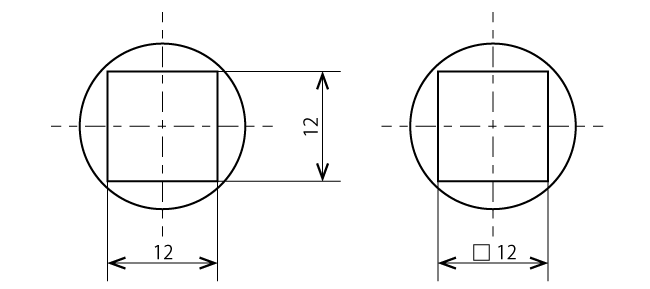

正方形を正面から見た投影図では、両辺に寸法を記入するか、正方形の一辺に□（カク）を記入します（図2）。
2. 円弧の長さ

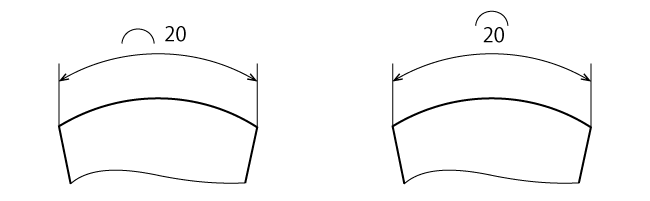

円弧の長さを表す記号は、寸法数値の前、または上に記入します（図3）。
3. 穴深さ
4. ざぐり
5. 皿ざぐり
