前回は、寸法記入要素と寸法記入に関するルールを紹介しました。図面に寸法を記入する際、サイズを明確にする寸法数値の他に、形状の意味を指示する記号を用います。JIS ではこれを、寸法補助記号と規定しています。今回は、寸法補助記号の種類と意味、記入に関するルールを解説します。
第7回「寸法補助記号1」を解説していきます。
第7回もくじ
1. 各種の記号（φ、R、C）

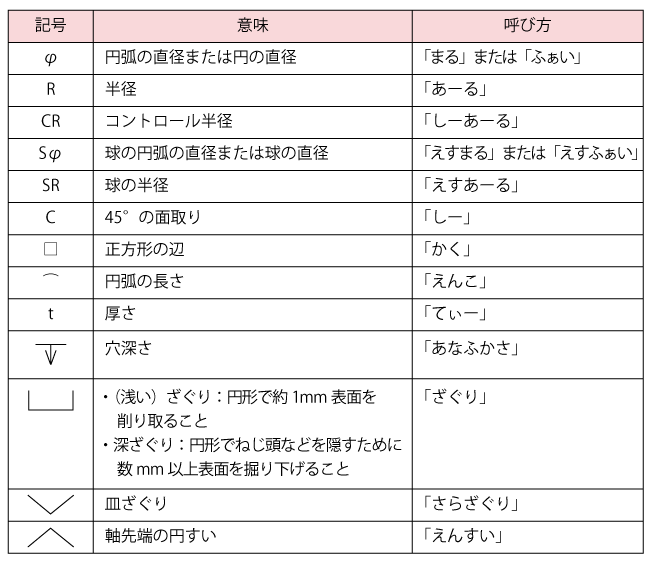

寸法補助記号は、寸法数値に付与して、寸法に形状の意味を持たせるための記号です（表1）。本稿では、基本として押さえておきたい3つの寸法補助記号、φ（直径）、R（半径）、C（45°の面取り）を解説します。
2. 直径の指示

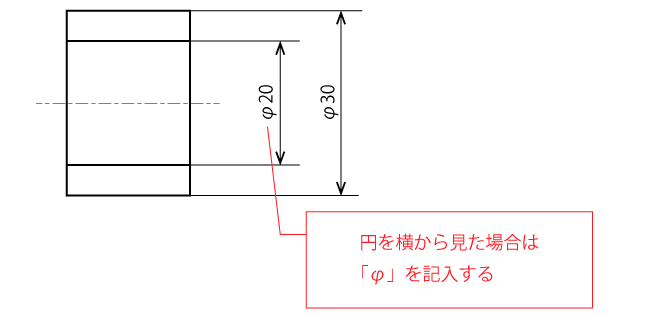

円形の対象物を側面から見た図や、断面で表す場合、それが円の直径であることを示すために、寸法数値の前に直径記号φを記入します（図1）。

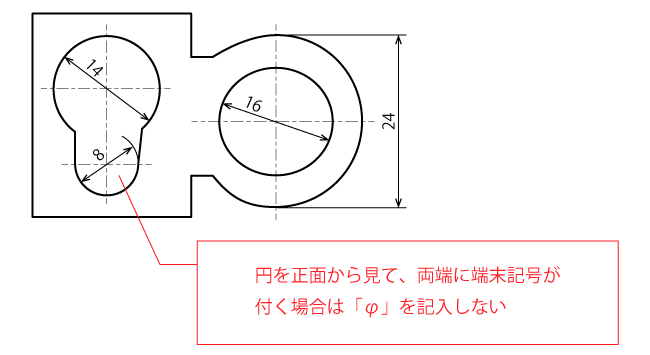

円を正面から見た図に直径寸法を指示するときなど、寸法線の両端に端末記号（第6回参照）が付く場合は、φは記入しません。（図2）。ただし、これはJIS製図による作法で、実際には、寸法線の両端に端末記号が付く場合もφを記入することが一般的です。

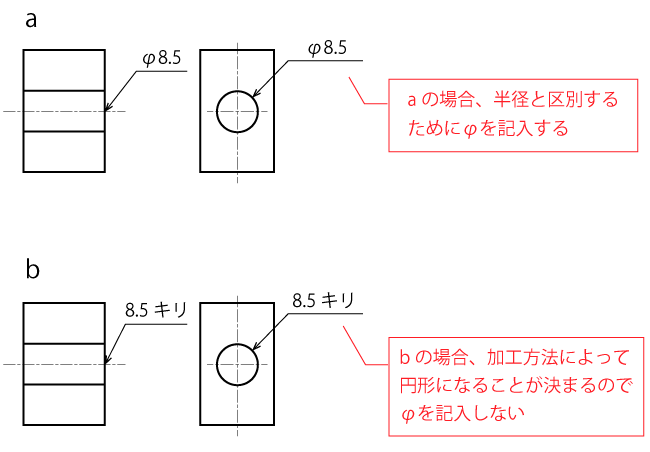

引き出し線を用いて寸法を指示した場合、数値だけでは、直径または半径のどちらを表しているのか区別が付きません。このときは、φを記入する必要があります（図3のa）。ただし、円を正面から見た図や、側面図、断面図で円形が表れない図において、直径の寸法数値の後に明らかに円形と分かる加工方法（キリ、リーマなど）が併記される場合はφを記入しません（図3のb）。
同一寸法の穴が多数整列した状態の寸法を記入する場合、その穴の1つから引き出し線を引き出し、穴の総数を表す数字の次に、×を記入します（図4）。
これは円の直径だけでなく、角穴や長穴、切り欠きにも使える方法です（図5）。
3. 半径の指示
4. 面取りの指示
