前回は、部分投影図、局部投影図、部分拡大図、相貫線の描き方を紹介しました。これまで、対象物を図形にして示す投影図の描き方や、特殊な図示法について学んできました。しかし、図形だけでは、対象物のサイズが分かりません。図形に寸法を記入することで、図面は成り立ちます。今回は、寸法記入に関するJISの基本ルールを解説します。
第6回「寸法記入に関する決まり事」を解説していきます。
1. 寸法数値の向き、寸法補助線、矢の種類
JISによると、寸法とは、決められた方向での、対象部分の長さ、距離、位置、角度、大きさを表す量であると定義されています。寸法により長さや角度を指示することで、対象物の形状を定義することができます。
寸法は、主に次の要素から成り立ちます。
・横方向の長さ
・縦方向の長さ
・任意方向の長さ
・角度
・円、または球の直径
・円、または球の半径
投影図に寸法を記入するには、細い実線で描いた寸法補助線と、寸法線を用います。寸法線の上には、寸法数値を記入します。
寸法記入要素には、次のものがあります（図1）。
・寸法補助線：投影図の外側に寸法を導く細い実線
・寸法線：寸法数値を表すための細い実線
・引き出し線：穴やねじなどの形状から引き出す細い実線
・寸法線の端末記号（矢、斜線、黒丸）：寸法線の両端に付ける矢印などの記号
・寸法数値：寸法線の端末記号で挟まれた領域の大きさを表す数値
・寸法補助記号（φ、C、Rなど）：寸法に形状の意味を持たせる記号

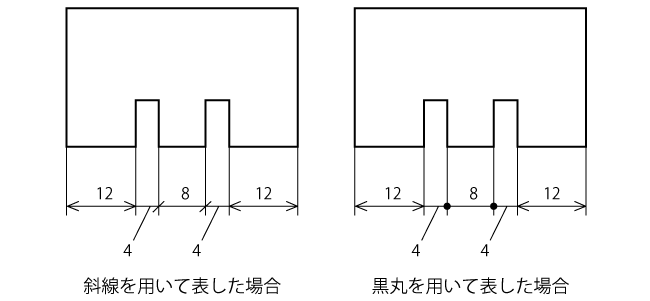

寸法補助線は、図形と接して引き出し、寸法線を1～2mm延長した辺りまで描きます。寸法線の先端に付ける端末記号には、通常は矢印を用います。ただし、領域が狭く、端末記号を記入しにくい場合は、矢印の代わりに斜線、あるいは黒丸を付けます（図2）。CADでは端末記号の種類を選択したり、自動的に適用させたりすることも可能です。ただし、1枚の図面の中では、斜線、または黒丸のどちらかに統一します。
2. 寸法数値の記入
長さ寸法の数値の単位は、ミリメートル（mm）で表します。ただし、図面では、サイズ公差も含め、数値には単位記号を付けません。角度寸法の数値の単位は、度（°）で表します。なお、必要に応じて、分（′）や秒（″）を使うこともできます。角度寸法の場合、数値には単位記号を付ける必要があります。

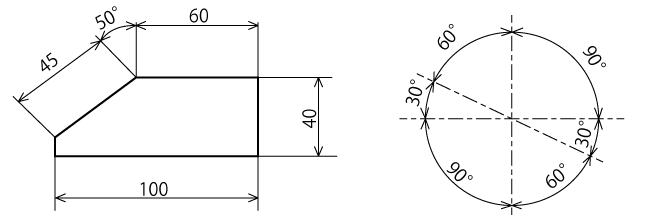

寸法数値の配置には規定があります。一般的に、水平方向の寸法線に対しては、図面の下辺を下にして読めるように配置します。また、垂直方向の寸法線に対しては、図面の右辺を下にして読めるように配置します。斜め方向の寸法数値についても、これに準じて配置します（図3）。

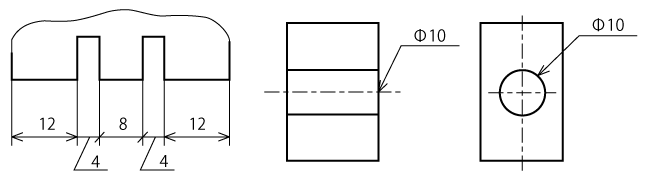

なお、図4のように、引き出し線から水平線を引き、その上に寸法数値を配置しても問題ありません。
3. 長さ寸法の記入例
4. 角度寸法の記入例
