前回は、き裂と強度の関係を説明しました。今回は、応力拡大係数と破壊の関係について、き裂のある材料における具体的な破壊条件と、ロケットの材料開発と破壊検査の事例を解説します。
第6回「応力拡大係数とき裂による破壊」を解説していきます。
1. 破壊じん性とその意味
連載第5回で、破壊じん性値を求める試験方法を紹介しました。あらかじめ疲労き裂を入れたCT試験片に力を加え、き裂が急速に進展して破壊するときのき裂長さを測定します。また、き裂に対する力のかけ方には、3つのモード（モードI～III）がありました。表1に、代表的な材料に、モードIで力を加えたときの、破壊じん性値KIcと、引張強さを示します。ここでは、引張強さは降伏強さσy（塑性変形が始まる降伏点における応力）で示しています。
図1に、き裂の長さを横軸に、応力を縦軸に取った破壊じん性のグラフを示します。赤い曲線は破壊じん性を表し、き裂長さのルートに反比例しています。応力とき裂長さが曲線の下の領域にあれば、その部材は壊れません。曲線を超えると、き裂が急速に拡大して破壊します。この破壊の仕方を、線形弾性破壊といいます。また、ピンク色の横向きの直線は、引張強さを表しています。応力がこの線を超えると、き裂がなくてもその材料は大きく塑性変形を開始して、破壊します。この破壊の仕方を、塑性崩壊といいます。
2. ソフトウェアで見る応力拡大係数と破壊じん性

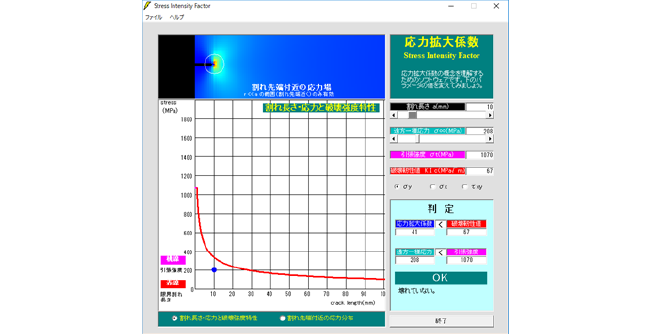

筆者のブログでは、図1のようなグラフを簡単に描くことができるソフトウェアStress Intensity Factorを公開しています。図2は、高強度鋼（4340）のデータを設定した場合の実行例です。応力 200MPa、き裂長さ10mmは、赤い線の下側にあるので、破壊しないことが分かります。しかし、応力が200MPaのままでも、き裂長さが27mmを超えると、応力拡大係数が破壊じん性値 67MPa√mを超え、線形弾性破壊します。また、き裂長さが10mmのままでも、応力が388MPaを超えると、やはり応力拡大係数が破壊じん性値67MPa√mを超え、線形弾性破壊します。
図3に、低合金鋼（A533B-1）のデータを設定した場合の実行例を示します。この材料では、応力200MPaの場合、き裂長さが100mmを超えても、線形弾性破壊しないことが読み取れます。低合金鋼（A533B-1）は、高強度鋼（4340）に比べ、き裂に対して強いことが分かります。
このように、同じ種類の材料でも、合金元素の配合を変えたり、熱処理をしたりすることで、引張強さを上げ、強い材料にできます。一般的に、材料は強くすると、破壊じん性が下がります。強くなっても、タフではなくなります。強くてタフな材料は作るのは、極めて困難です。
図2、図3の実行例の上部に、線香花火のような絵があるのに気付いたでしょうか？これは、き裂先端付近の応力の様子を示しています。応力拡大係数が大きくなると、き裂先端付近の応力も強くなります。応力拡大係数は、き裂先端付近の応力場の激しさを表す係数でもあります。応力拡大係数は、英語でStress Intensity Factorです。Intensityは激しいという意味なので、直訳すると、応力激しさ係数になります。
ソフトウェアの図解について、2点補足します。1点目は、このソフトウェアでは、き裂を無限平面の端にあると想定し、補正係数を1.12として、次の式で応力拡大件数を計算しています。
2点目は、実際の破壊現象を観測すると、じん性を示す曲線と引張強さを示す直線の交点近くは、図4の破線のようになります。この領域では、塑性変形が進みながら、き裂も進展していく壊れ方（弾塑性破壊）をします。この領域の分析には、J積分と呼ばれる手法を使う必要があります。ただし、このソフトウェアでは、考慮していません。
3. ポラリスロケットの材料開発
