これまでの連載では、応力や弾性変形、塑性変形、応力集中などの用語を紹介しながら、き裂と材料の強さを解説してきました。今回は、き裂が大きくなる条件について説明します。
第4回「き裂と破壊」を解説していきます。
第4回もくじ
1. グリフィスの実験と研究
き裂は、部材の一部が分離している状態です。部分的に壊れた状態ということもできます。き裂が進展すると、部材は2つ以上に分離し破壊に至ります。破壊力学という学問では、部材に発生したき裂が、それ以上進展するかの判断や進展する条件を考察します。
破壊力学の礎を築いたのは、英国の王立航空研究所に勤務していたアラン・アーノルド・グリフィス（Alan Arnold Griffith）です。グリフィスは、材料の強度を研究していました。彼が着目したのは、材料の理論強度と実際の強度に10倍以上の開きがあることでした。
材料が外からの力（外力）を受けても分離しないのは、材料内に抵抗する力（内力）が働いているためです。その内力の源は、原子と原子を結びつけている原子間力です。原子間力とは、プラスの電荷とマイナスの電荷が引き合う力（クーロン力）であり、原子の配列が分かれば算出できます。この算出された材料の強さが、理論強度です。

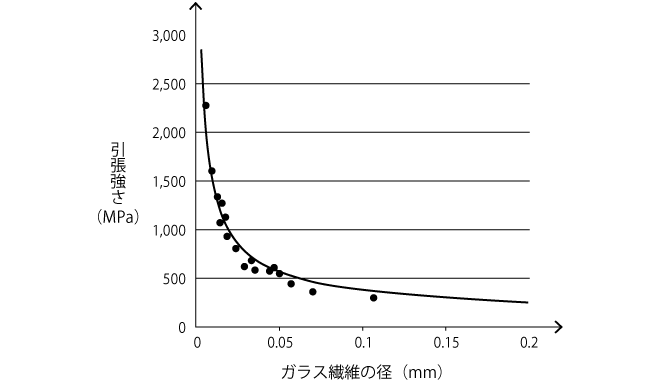

しかし、材料の破壊試験で確認される実際の強度は、理論強度の10分の1以下でした。グリフィスは、この原因を、材料の中に欠陥があり、そこから破壊が進展するからではないかと考えました。彼はユニークな実験でこのことを実証しました。太さを変えたガラス繊維を引張試験にかけて、引張強さを測定したのです。図1のグラフは、1921年に発表されたグリフィスの論文に掲載されているデータを基にして、著者が作成したものです（単位をinch・lbから、mm・MPaに変換）。
このグラフから、ガラス繊維の直径が0.1mmよりも小さい領域では、直径が小さくなるほど、引張強さが増すことが分かります。細いガラス繊維の場合、内部に生じた欠陥の最大サイズは、ガラス繊維の直径以下です。グリフィスは、ものが壊れる要因として重要なのは、材料の中にある欠陥の数よりも、欠陥の最大サイズであると考えました。

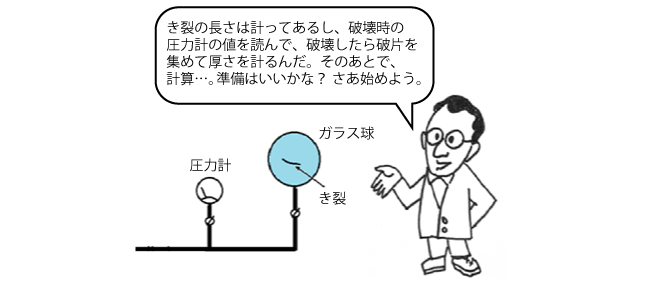

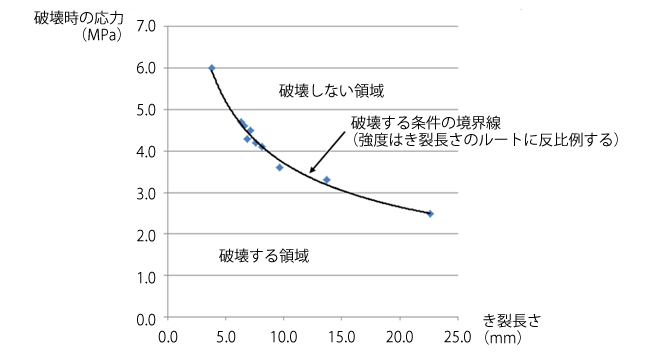

グリフィスは、もう一つ重要な実験をしています。ガラスの球と管にき裂を入れたサンプルを作り、中に空気を送り込んで圧力を加えて、破裂させました（図2）。き裂のサイズと破壊の関係を調べたのです。ガラスなので、き裂の長さは分かります。球もしくは管の直径と厚さと圧力が分かれば、生じている応力は計算で求められます。破壊時の圧力が分かれば、き裂のあるガラスの強度が分かります。ちなみに、厚さは破壊してから破片を集めて測定しました。破壊時の応力とき裂サイズの関係を示したのが、図3です。
この実験により、破壊時の応力（強度）は、き裂長さのルートに反比例することが分かりました。この結果から、グリフィスはき裂が急速に進展する条件を導き出しました。
2. き裂が成長する条件
グリフィスは、き裂が進展するかしないかの条件を、エネルギーバランスの観点から考えました。外部から力が加えられた部材の中には、応力が生じています。また同時に、応力に応じたひずみも生じています。き裂が生じると、き裂の周辺では力が伝わらないため、弾性ひずみエネルギーが消失します。この消失したエネルギーは、どこに行ったのでしょう。グリフィスは、新たに生じたき裂面の表面エネルギーに変換されたと考えました（図4）。
き裂の先端で、き裂がわずかに進展するとき、消失する弾性ひずみエネルギーの減少率dU E /daと、き裂の進展による表面エネルギーの増加率dU S /daは、以下の式で表すことができます。
ここで、U E は弾性ひずみエネルギー、σ n は周囲の平均応力、Eは縦弾性係数（ヤング率）、U S は表面エネルギー、γ S は単位面積当たりの表面エネルギーです。き裂が進展する条件は以下になります。
さらに、き裂のある部材の強度σ f を、以下の式で表すことができます。
3. き裂のある部材の強度
