前回は、鋳造（ちゅうぞう）加工の特徴を紹介しました。鋳造加工は、鋳型の材料や加圧方法などの違いによって、さまざまな種類があり、長所・短所も異なります。第2回では、主な鋳造法の特徴を解説します。それぞれの特徴を知った上で、自社の製品に適した鋳造方法を選択しましょう。
第2回「鋳造加工の種類」を解説していきます。
1. 鋳造法の種類

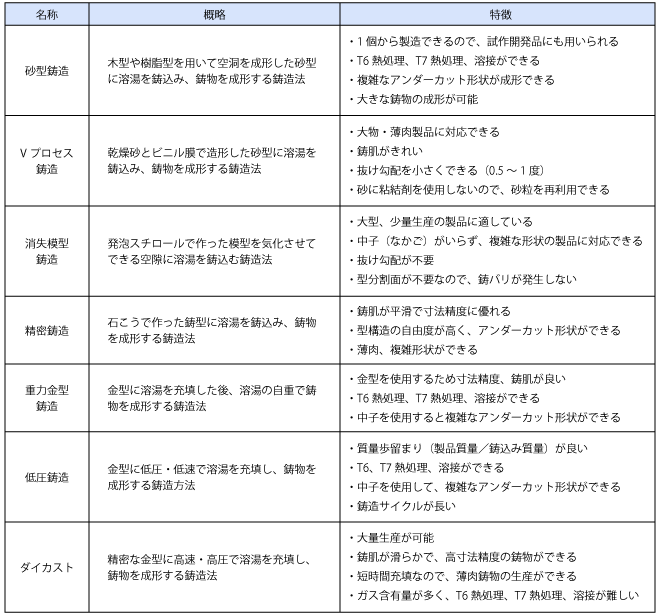

主な鋳造方法には、砂型鋳造、Vプロセス鋳造、消失模型鋳造、精密鋳造、重力金型鋳造、低圧鋳造、ダイカスト鋳造などがあります。鋳造法の特徴を表1にまとめました。自社製品に必要な品質・コスト・納期を決めた上で、それぞれの鋳造方法の特徴を踏まえ、適した鋳造法を選択しましょう。
2. 砂型鋳造

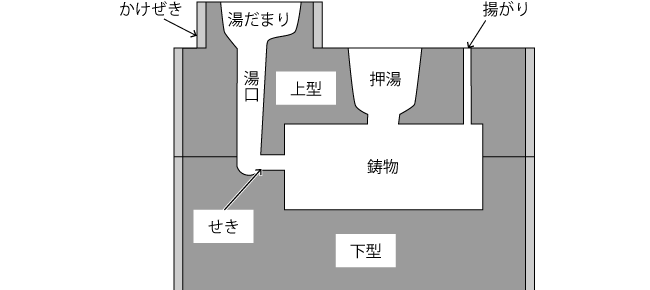

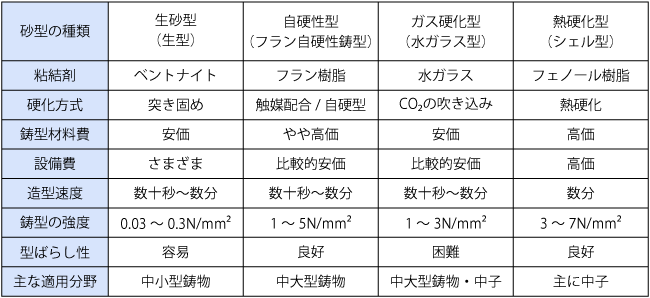

砂型鋳造は、砂で作った鋳型（砂型）に溶湯（鋳型に流し込む溶かした金属）を流し込んで鋳物を作る製造法です（図1）。砂型の種類を表2にまとめました。
生砂型（生型）は、ケイ砂とベントナイトなどの粘土に水を加えて作った鋳型です。砂（鋳物砂）は、天然の山砂をそのまま使用したり、川砂やコークス粉などを混ぜたりしたものを使用します。最近では、人工ケイ砂に粘土分を混合し、川砂に混練して用いることもあります。
自硬性型は、フラン樹脂と硬化剤を反応させ、常温に放置して硬化させる鋳型です。樹脂には、アルカリフェノール樹脂やウレタン樹脂が用いられることもあります。
ガス硬化型（水ガラス型）は、ケイ砂（石英の砂）に3～4%の水ガラス（ケイ酸ソーダ）を添加して造型し、炭酸ガスCO₂を通過させて硬化させる鋳型です。寸法精度や生産性に優れています。
熱硬化型（シェル型）は、加熱した金型に鋳物砂を振りかけて硬化させる鋳型です。砂型には、レジンサンド（細かいケイ砂に熱硬化性のフェノール樹脂の粉末を約5%混ぜた砂）を使用します。
3. Vプロセス鋳造
4. 消失模型鋳造
5. 精密鋳造
6. 重力金型鋳造
7. 低圧鋳造
8. ダイカスト
