前回は、空調設備の設置方法や吹出方法の違いによる分類、各空調方式の特徴・ゾーニングの手法などについて示しました。今回は、中央空調方式を構成する主要な機器を、熱の流れとともに解説します。
第3回「中央空調方式について」を解説していきます。
第3回もくじ
1. 中央空調方式の熱の流れ

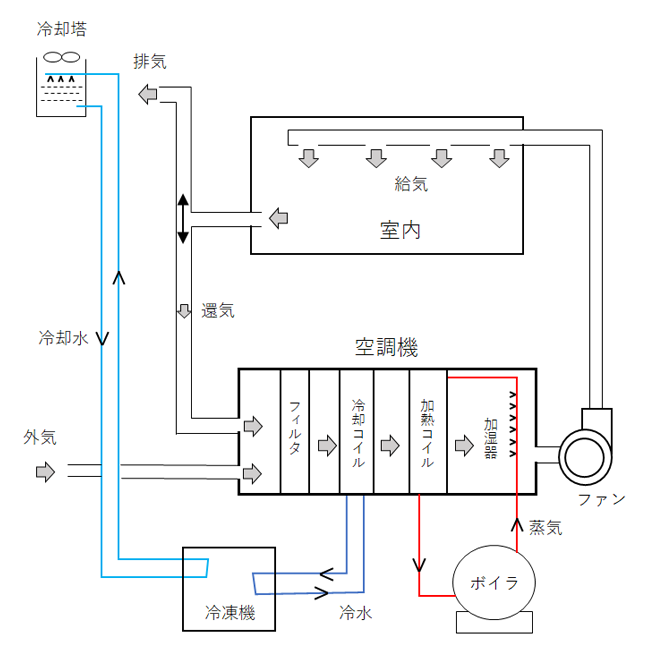

中央空調方式は、主に空調機・冷凍機・冷却塔・ボイラなどで構成されています（図1）。冷房の場合、室内に溜まった熱で温められた空気を、ダクトを介して空調機に送ります。この時、換気のために一部の室内空気を屋外に排気します。空調機に送られた空気は、熱交換器（冷却コイル）で冷水によって冷やされ、温湿度が低くなった状態で室内に送られます。暖房の場合は、温度が低い室内の空気を冷房時と同様にダクトを介して空調機に送り、空調機の熱交換器（加熱コイル）で高温の蒸気などにより温められて、室内へと送られます。
2. 中央空調方式を構成する主要な機器
