前回は、接着の構造設計のポイントについて説明しました。最終回の今回は、実際に接着施工を行う際のポイントを解説します。接着剤の塗り方、使用量のさじ加減一つで、接着不良を防ぐ方法をお伝えします。
第8回「接着施工のポイント」を解説していきます。
第8回もくじ
1. プライマーやアクチベータの塗布量

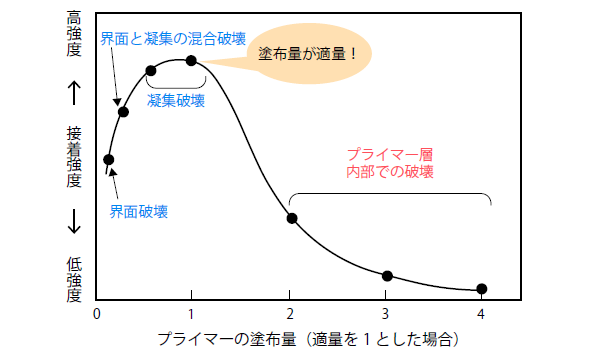

界面の結合を強固にしたり接着剤の硬化を促進するために、接着剤を塗る前に、接着面にプライマー（下塗り塗料、参考：第2 回）やアクチベータ（活性材料、参考：第4 回）を塗布することがあります。図1 に示すように、塗りすぎるとプライマーやアクチベータの層が、内部破壊しやすくなって接着強度が低下するので、塗りすぎてはいけません。プライマーやアクチベータを溶剤で10 倍から20 倍に希釈して塗布すれば、多量に塗布しても表面に付着する成分量を減らすことができます。
2. 欠陥部を作らない接着剤の塗布方法

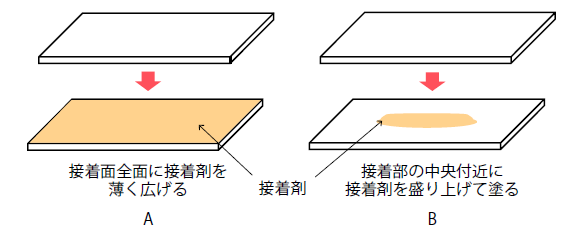

剛性のある部品同士を接着する場合に、図2 のA のように、接着剤を接着面全面に薄く塗布して貼り合わせると、接着部に空気の巻き込みが起こって気泡が生じ、欠陥部分が発生しやすくなります。
これを防ぐには、図2 のB のように、接着部の中央付近に接着剤を盛り上げ、部品を押し付けながら接着剤を接着面全面に広げる接着方法が有効です。接着剤を押し広げる時に、空気は外に向かって押し出されるため、接着部に気泡が残らず、接着欠陥部のない接着ができます。
接着部の空気を追い出して欠陥部を防ぎ、しかも接着剤のはみ出しを少なくしたい場合には、図3 のような5 点塗布(A)、X 字形塗布(B)、Y字形塗布(C) などの方法もあります。
3. 接着剤のはみ出しと、接着層の厚さ
4. 精密位置合わせにおける接着剤の塗布位置、塗布量
5. 加圧固定時の注意点
6. 接着剤の硬化時間
